          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          2020年04月09日 11:10 ? 次閱讀

          作者:泰克科技應用工程師 李煜

          聚焦于PCIe 3.0和4.0中的動態均衡技術,本文介紹其原理、實現及其相關的一致性測試,這種動態均衡技術被稱作“Link Equalization”(鏈路均衡,簡稱為LEQ)。本系列文章分上下兩篇,本文是下篇實踐篇,重點介紹Rx鏈路均衡的測試和調試,泰克公司的自動化軟件為此提供了業界最優的解決方案。

          另外,泰克PCI Express專家David Bouse將在4月10日(周五)13:00-16:00直播課堂【PCIExpress 5.0規范更新解讀和測試揭秘】講解如何解決PCIe 5.0的新測試挑戰https://info.tek.com/cn-pcie-mofu.html。

          接收端鏈路均衡測試(Rx LEQ)

          在PCIe 2.0的時代,通常只要保證了發送端的信號質量,那么整個系統也就能夠正常工作;因此接收端測試并不是必測項。但在PCIe 3.0/4.0中,由于速率成倍的增加;并且又經過長走線的傳輸,因此在接收端采用了復雜的均衡技術;因此在PCIe 3.0/4.0中接收端測試屬于必測項。

          泰克公司的BSX系列的誤碼儀是業界高性能的串行誤碼儀,能夠實現高達32Gbps的碼型發生和誤碼分析功能,同時其內部集成有預加重模塊、噪聲注入、抖動注入等,支持基于協議的握手功能。因此非常適合PCIe 3.0和4.0的接收端測試。由于BSX系列最高支持到32Gbps,因此它也可以充分地滿足未來的PCIe 5.0的接收端測試的要求。圖1是使用BSX系列的誤碼儀進行PCIe 3.0d的接收端測試的示意圖。

          圖1 PCIe 3.0的接收端測試的示意圖

          在PCIe 3.0 & 4.0的接收端內部集成了復雜的單元,例如:均衡電路時鐘恢復電路、以及判決電路等;它們都是不能直接探測到的。因此,接收端對于測試人員來說,是一個黑盒子。PCI-SIG協會的規范開發人員,在面臨此種困難時,開發了一套被稱作“壓力眼圖(StressedEye)”的方法論來完成對接收端的評估。這種方法論的核心思想就是:通過向接收端施加一個嚴重劣化的信號(即壓力眼圖),來檢測在此種情況下,接收端是否仍能夠正確地接收信號。因此,無論是PCIe 3.0 & 4.0 Rx LEQ的測試,基本上都可以分解成三個步驟:壓力眼圖的校準、進入環回模式、進行誤碼率測試。

          • ?壓力眼圖的校準就是:定量地規定這個劣化信號劣化到何種程度、以及測量該劣化信號的方法;
          • ?進入環回模式:為了檢測接收端是否正確接收該信號;需要將已經接收到的信號原封不動地環回到待測的發送端;然后誤碼儀對這個環回的信號進行判斷。因此需要讓待測進入環回模式;
          • ?進行誤碼率測試:使用規定好的碼型進行誤碼率測試。

          在壓力眼圖的校準時,涉及到信號的特性分析以及調整迭代,這些都需要反復進行,人工手動操作非常地耗時,并且吃力不討好。為此,泰克公司提供了業界最優的PCIe Rx自動化測試軟件(BSXPCI4CEM),如圖2所示。通過泰克公司的PCIe Rx自動化測試軟件,可以大大縮短開發人員的研發時間,提供產品的可靠性。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          圖2 泰克PCIe Rx自動化軟件GUI界面

          對于這個壓力眼圖惡劣到何種程度,必須要進行精確地定量地描述,因此在PCIe的規范中,給出了這個壓力眼圖的要求。無論是PCIe 3.0還是PCIe 4.0,校準過程都分為兩個階段:

          • ?TP1校準:TP1指的是整個參考信道的近端,在該處校準幅度、隨機抖動Rj、正弦抖動Sj、以及Tx EQ。
          • ?TP2校準:TP2指的是整個參考信道的遠端,在該處校準DMSI、CMSI、以及最終的眼高/眼寬。

          無論是PCIe 3.0,還是PCIe 4.0,TP1的校準過程都是一樣的,而且較為簡單;不區分待測對象是插卡還是系統板,整個拓撲連接如圖3所示。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          圖3 PCIe 3.0 & 4.0的TP1校準拓撲連接

          TP2校準則連接較為復雜,耗時較長;并且對于插卡和系統板來說,拓撲連接是不同的。而且在PCIe 3.0和PCIe 4.0中,TP2校準的策略有所不同。在PCIe 3.0中,是通過調整DMSI和Rj來達到最終的眼高/眼寬。而在PCIe 4.0中,則主要通過調整ISI來使得眼圖接近最終的眼高/眼寬,這一過程為粗調;然后再通過調整Sj、DMSI、或幅度來獲得最終的眼圖,這一過程為細調。

          PCIe 3.0的TP2校準的拓撲連接如圖4所示。對于插卡的校準來說,在其拓撲連接中采用的是兩連接頭的拓撲結構,這是為了模擬真實的服務器背板的惡劣信道情況。整個參考信道是由圖4(a)中的物理參考信道和SigTest通過軟件嵌入的信道兩部分組成。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          (a) (b)

          圖4 PCIe 3.0 TP2校準拓撲連接:(a) 插卡的校準 (b) 系統板的校準

          完成了拓撲連接之后,就可以進行PCIe 3.0的TP2的校準了。在最終眼高/眼寬的校準過程,通過調整Rj和DMSI,來達到最終的眼高/眼寬要求。這里存在的風險是:有時候協會提供的治具一致性較差;需要很大的Rj或DMSI才能夠達到最終的眼高/眼寬要求。而這并不符合在真實的情況下的Rj和DMSI的情況。

          因此在PCIe 4.0中TP2的校準修改了相應的校準策略,引入了一個ISI板,優先來調節參考信道的ISI值,來對眼圖進行調整。當眼圖接近到最終的眼高/眼寬附近時,再通過調整DMSI,Sj和幅度來達到最終的眼高/眼寬,并且DMSI,Sj和幅度的調整范圍做了限制,從而能夠比較真實地模擬現實中的情況。

          PCIe 4.0的TP2校準的拓撲連接如圖5所示。與PCIe 3.0相比,除了參考信道的末端嵌入了一個封裝損耗之外,其他的信道都是由真實的物理信道組成的。并且由于速率翻倍,在拓撲連接中,鏈路損耗的估算時必須要將連接線纜等的損耗計入在內。值得注意的是:封裝損耗是在示波器之中嵌入的,而不是在SigTest中。這個參考封裝損耗是為了模擬真實情況下的芯片封裝損耗,由于RC芯片(Root Complex)的封裝一般比EP芯片(Endpoint)的封裝要大,因此針對RC的參考封裝損耗為5dB;而針對EP的參考封裝損耗為3dB。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          (a) (b)

          圖5 PCIe 4.0 TP2校準拓撲連接:(a) 插卡的校準 (b) 系統板的校準

          如前所述,在PCIe 4.0的校準過程中,需要參考信道的ISI值,這就涉及到一個ISI pair的迭代過程,整個迭代過程的起點是-28 dB的端到端的損耗,依據計算出來的眼高/眼寬來確定下一個ISIpair;端到端的損耗調整范圍為-27 dB ~ 30dB。泰克公司的PCIe Rx自動化軟件能夠提供鏈路端到端損耗的估算,用戶可以自行決定是否繼續進行ISI迭代。

          進入環回模式

          LEQ的測試對測試儀器提出了很高的要求。它要求測試儀器能夠完成協議級別的動態應答和訓練。在工業界中,一般稱這樣的儀器為“協議感知”型儀器(Protocol-aware Instrument)。

          泰克公司的BSX系列誤碼儀就是這樣的一種協議感知型儀器,支持的速率最高可到32Gbps;可以支持多種標準協議,例如PCIe 3.0 & 4.0 & 5.0、USB 3.1 & 3.2等。另外,用戶還可以通過自帶的Pattern Sequencer功能完成各種自主開發的標準的測試。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          圖6 泰克公司的協議感知型誤碼儀:BSX系列

          對于PCIe 3.0 & 4.0來說,從狀態機的角度,有兩種方式進入環回模式,如圖7所示:

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          (a) (b)

          圖 7 PCIe 3.0&4.0進入環回模式:(a)從ConfiguraTIon進入 (b)從Recovery進入

          進行誤碼率測試

          若成功了進入了Loopback,那么后續的誤碼率測試就很簡單。誤碼儀發送ModifiedCompliance Pattern,檢查1012個比特數據;若不超過1個誤碼;那么就算通過;否則就未通過。

          診斷和調試

          在實際的Rx LEQ的測試中,經常由于種種原因,無法進入到環回模式;或者就算進入到了環回模式,也存在較多的誤碼。這個時候,我們就需要超出一致性測試;而進行一系列的調試工作,來找出根因(Root Cause)。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          圖8 使用誤碼儀的眼圖功能觀測待測對象的環回數據輸出的信號質量

          泰克公司PCIe Rx自動化測試軟件,除了提供協會所要求的一致性測試之外,還提供了豐富的調試功能。再配合上BSX系列的誤碼儀的通用調試功能,能夠為用戶提供全方位的靈活性。

          在進行Rx LEQ環回測試時,有兩條數據通路:接收數據通路和環回數據通路。由于Rx LEQ是針對接收數據通路的測試,因此用戶必須保證不會由于環回數據通路的原因而導致誤碼儀的DET進行了誤判。泰克的BSX系列的誤碼儀具有豐富的眼圖測試功能,如圖8所示。這樣用戶再不進行任何拓撲連接改變的情況下,就能夠進行誤碼的調試。

          用戶可以使用泰克公司提供的“Empty A – Modified Compliance B.ram”文件,就能夠使得被測對象穩定地進入Compliance模式,然后通過這個ran文件進行碼型切換,將被測對象的輸出端切換到8Gbps或16Gbps,觀察哪個預設定值能夠給出最好的眼圖。然后在圖9中設置“Preset/Hint”成剛才的預設置,就能夠保證環回數據通路不會引入誤判的誤碼。

          倘若排除了環回數據通路所引入的誤判的誤碼;Rx LEQ仍然存在誤碼。這個時候,用戶需要進一步分析誤碼的來源,比如說是否是DUT的均衡算法沒有達到最優,從而沒有像鏈路對端請求最優的Tx EQ值。此時,用戶可以使用泰克公司提供的“BER Test”來對整個系數空間進行掃描,若測得的結果表明:在系數空間中存在一些系數組合能夠達到沒有誤碼,那么說明DUT的均衡算法未達到最優。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          圖9 對Tx EQ的系數空間進行掃描的誤碼率測試

          在此基礎上還可以進行裕度測試。泰克的自動化軟件提供對Sj和DMSI的裕度測試,如圖10、11所示。

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          圖 10 正弦抖動的裕度測試:(a) 設定界面 (b) 掃描測試界面

          PCIe Gen3/Gen4接收端鏈路均衡測試(下篇:實踐篇)

          圖 11 差模噪聲的裕度測試:(a) 設定界面 (b) 掃描測試界面

          泰克公司提供了業界領先的關于PCIe 3.0 & 4.0的一致性解決方案,通過使用泰克公司的高性能的示波器、高性能的誤碼儀、以及靈活的自動化軟件,能夠大大縮短用戶的開發時間,使得用戶的產品在市場上更具競爭力。

          下載發燒友APP

          打造屬于您的人脈電子圈

          關注電子發燒友微信

          有趣有料的資訊及技術干貨

          關注發燒友課堂

          鎖定最新課程活動及技術直播

          電子發燒友觀察

          一線報道 · 深度觀察 · 最新資訊
          收藏 人收藏
          分享:

          評論

          相關推薦

          NVIDIA下一代MX系列顯卡曝光 支持PCIe...

          NVIDIA MX系列顯卡經常被戲稱為“亮機卡”,原因就在于它們規格非常低,而且架構升級緩慢,最新一....
          發表于 2020-04-08 09:44? 76次閱讀
          NVIDIA下一代MX系列顯卡曝光 支持PCIe...

          PCIe Gen3/Gen4接收端鏈路均衡測試(...

          在PCIe 3.0和4.0中的鏈路均衡技術相較于先前代要復雜得多,這樣一種動態均衡技術可以分為兩個方....
          發表于 2020-04-07 11:24? 317次閱讀
          PCIe Gen3/Gen4接收端鏈路均衡測試(...

          泰克汽車毫米波雷達測試解決方案

          汽車防撞雷達主要有超聲波雷達、激光雷達、毫米波雷達等類型。不同雷達類型的工作原理不一樣,其性能和特點....
          發表于 2020-04-01 14:26? 339次閱讀
          泰克汽車毫米波雷達測試解決方案

          無法檢查電路板是否檢測到電路板

          嗨, 我已經在沒有Ubuntu14.04操作系統的主機上插入了PCIe接口。 我無法檢查電路板是否檢測到電路板。 我嘗試輸...
          發表于 2020-04-01 06:07? 15次閱讀
          無法檢查電路板是否檢測到電路板

          英特爾Rocket Lake-S泄露圖標 新的超...

          早前有報道稱,英特爾計劃在 2020 年末推出 Rocket Lake-S 臺式處理器,引入備受期待....
          發表于 2020-03-24 14:34? 877次閱讀
          英特爾Rocket Lake-S泄露圖標 新的超...

          基于泰克MSO64的全新瞬態分析技術

          信號的瞬態過程分析,實際就是信號的三要素——幅度、頻率和相位隨時間的變化過程分析,不同的信號關注的參....
          發表于 2020-03-24 10:22? 122次閱讀
          基于泰克MSO64的全新瞬態分析技術

          華擎推出“ROMED8-2T”主板 竟支持七條P...

          最新曝料稱,Intel下代桌面級酷睿Rocket Lake-S有望原生支持PCIe 4.0,最多20....
          發表于 2020-03-23 10:38? 315次閱讀
          華擎推出“ROMED8-2T”主板 竟支持七條P...

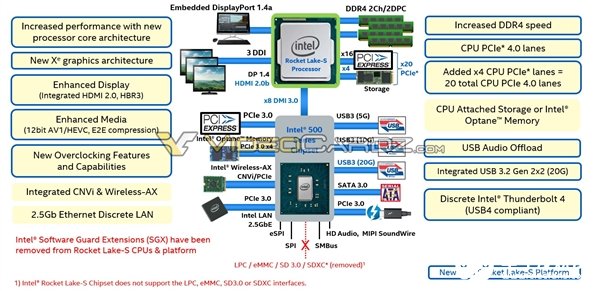

          Rocket Lake-S處理器曝光 支持20條...

          AMD第三代銳龍平臺已經全面支持PCIe 4.0,從CPU處理器到芯片組再到GPU顯卡全都有,尤其對....
          發表于 2020-03-23 10:30? 371次閱讀
          Rocket Lake-S處理器曝光 支持20條...

          全球首款 希捷發布商用NAS PCIe固態硬盤

          根據希捷的官方消息,希捷發布了針對多用戶NAS環境的酷狼510 M.2 NVMe 固態硬盤,在兼容N....
          發表于 2020-03-21 09:53? 466次閱讀
          全球首款 希捷發布商用NAS PCIe固態硬盤

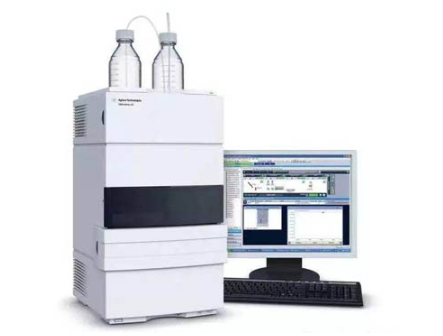

          使用高效液相色譜儀的幾個注意事項

          流動相在使用前必須脫氣,以盡可能的除去溶解在流動相中的氣體,否則,這些氣體會使柱填料的性能降低,還能....
          發表于 2020-03-15 17:10? 149次閱讀
          使用高效液相色譜儀的幾個注意事項

          Spectrum儀器11款新型數字化儀的信號采集...

          德國Spectrum儀器推出11款新型數字化儀,專門用于獲取和分析直流(DC)到2MHz頻率范圍內產....
          發表于 2020-03-12 14:49? 296次閱讀
          Spectrum儀器11款新型數字化儀的信號采集...

          國民技術榮獲中國網絡安全與信息產業“2019年年...

          可信計算密碼芯片作為可信計算平臺的核心,建立平臺信任根基,提供各種密碼算法支撐和密鑰管理,實現基于硬....
          發表于 2020-03-11 10:29? 233次閱讀
          國民技術榮獲中國網絡安全與信息產業“2019年年...

          首塊B550主板曝光 兩根PCIe 4.0 x1...

          去年7月,AMD發布了基于7nm Zen 2的銳龍3000桌面處理器,可時至近日,似乎只有X570這....
          發表于 2020-03-11 08:51? 671次閱讀
          首塊B550主板曝光 兩根PCIe 4.0 x1...

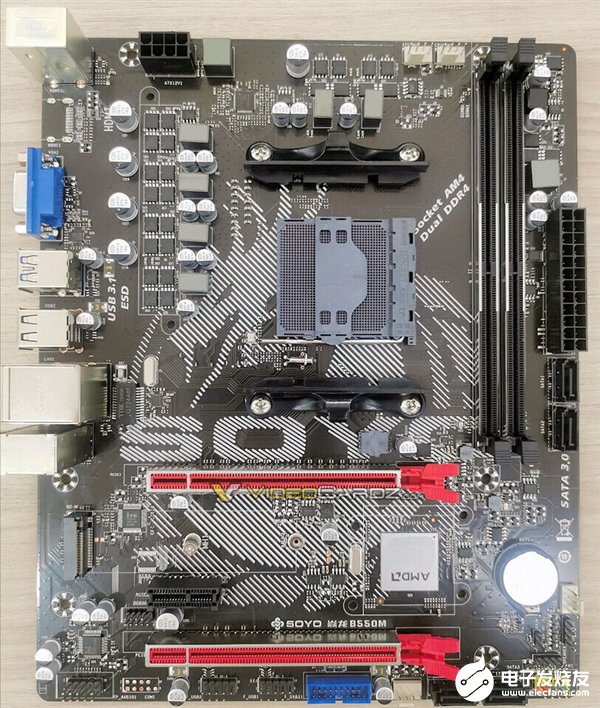

          梅捷AMD B550M“丐板”曝光,采用紅色PC...

          3月10日消息,到目前為止,AMD官方還沒有發布關于B550主板的信息。根據外媒VideoCardz....
          發表于 2020-03-10 17:32? 1012次閱讀
          梅捷AMD B550M“丐板”曝光,采用紅色PC...

          掌控5G網絡:VIAVI推出業界首款針對O-RA...

          VIAVI一直以來與全球各地的運營商和供應商密切合作,助力其應對這些挑戰。
          發表于 2020-03-10 16:07? 91次閱讀
          掌控5G網絡:VIAVI推出業界首款針對O-RA...

          Diodes推出PCIe 5.0時鐘發生器與緩沖...

          PCIe 時鐘發生器的 PI6CG33xxxC 系列產品與 PCIe 時鐘緩沖器的 PI6CB33x....
          發表于 2020-03-10 11:49? 190次閱讀
          Diodes推出PCIe 5.0時鐘發生器與緩沖...

          【泰克電源設計與測試】致工程師系列之二:功率器件...

          采用雙脈沖法,用信號發生器設置脈寬為1uS,周期為2.5uS,脈沖次數為2次,示波器采用單次觸發。
          發表于 2020-03-10 09:42? 476次閱讀
          【泰克電源設計與測試】致工程師系列之二:功率器件...

          Cypress推出支持新USB4標準的主控,搭載...

          根據消息報道,廠商Cypress推出了“準USB4”主控,型號為EZ-PD CCG6DF和EZ-PD....
          發表于 2020-03-05 15:06? 655次閱讀
          Cypress推出支持新USB4標準的主控,搭載...

          mini PCIe插座機械尺寸圖CoCreate制圖

          mini PCIe插座機械尺寸圖
          發表于 2020-03-04 16:48? 194次閱讀
          mini PCIe插座機械尺寸圖CoCreate制圖

          SBC840應用底板介紹

          SBC840應用底板數據手冊
          發表于 2020-03-02 10:33? 159次閱讀
          SBC840應用底板介紹

          【泰克電源設計與測試】致工程師系列之一:直擊電源...

          什么才是電源測試工程師所關注的測試難點?走訪了百位測試工程師,泰克將工程師的測試痛點總結出來。
          發表于 2020-02-27 17:13? 268次閱讀
          【泰克電源設計與測試】致工程師系列之一:直擊電源...

          十代酷睿高端型Z490主板曝光 總線規格依舊是P...

          Intel Comet Lake-S系列十代酷睿桌面版即將發布,接口更換為新的LGA1200,主板也....
          發表于 2020-02-26 09:51? 928次閱讀
          十代酷睿高端型Z490主板曝光 總線規格依舊是P...

          PCIe 6.0將于明年發布最終正式版 I/O帶...

          PCIe無疑是最為流行的傳輸總線標準,這幾年的更新換代也十分頻繁:PCIe 3.0目前還是最普及的,....
          發表于 2020-02-24 11:31? 557次閱讀
          PCIe 6.0將于明年發布最終正式版 I/O帶...

          矢量網絡分析儀的原理及故障檢修方法解析

          隨著測試儀器使用率的提高, 儀器不可避免地會出現故障, 這類儀器的檢修給我們維修人員帶來了新的挑戰。....
          發表于 2020-02-19 09:32? 337次閱讀
          矢量網絡分析儀的原理及故障檢修方法解析

          PCIe 4.0測試 性能提升到底有多大

          在去年的銳龍3000及X570主板上,AMD在桌面處理器上首發支持了PCIe 4.0,以往這種技術都....
          發表于 2020-02-05 16:01? 1158次閱讀
          PCIe 4.0測試 性能提升到底有多大

          基于Xilinx Virtex6 FPGA的通用...

          近年來軟件無線電(SDR)得到了飛速的發展,在很多領域已顯示出其優越性。本文的項目背景是通過軟件無線....
          發表于 2020-01-31 16:45? 130次閱讀
          基于Xilinx Virtex6 FPGA的通用...

          電雷管測試儀檢定裝置的性能特點

          采用新開關電源技術,能長時間連續輸出大電流,接地電阻儀檢定裝置克服了脈沖式電源瞬間電流的弊端,可以有....
          發表于 2020-01-29 17:47? 304次閱讀
          電雷管測試儀檢定裝置的性能特點

          電雷管測試儀使用方法_電雷管測試儀使用注意事項

          將轉換開關“S”轉到“3Ω”或“9Ω”,指針將向右轉動,調節電位器“R”,將指針指向“0Ω”(即,在....
          發表于 2020-01-29 17:40? 161次閱讀
          電雷管測試儀使用方法_電雷管測試儀使用注意事項

          基于DDS芯片的高精度正弦信號實現設計

          測試儀器校準是保證儀器測量工作準確性的重要條件[1]。對于電聲測試儀器來說也是如此。例如揚聲器壽命試....
          發表于 2020-01-27 15:40? 149次閱讀
          基于DDS芯片的高精度正弦信號實現設計

          除了PCIe高速連接標準你可以考慮下CCIX

          機器學習和大數據應用正在徹底改變處理數據的方式。整個行業需要找到在保持低功耗的同時,提高計算性能的途....
          發表于 2020-01-25 17:44? 297次閱讀
          除了PCIe高速連接標準你可以考慮下CCIX

          龍芯2019年凈利潤首破1億元,2020年將成立...

          胡偉武提到,2019年龍芯中科銷售收入是2018年的2.2倍,利潤是2018年的3倍以上,2019年....
          發表于 2020-01-22 11:45? 5461次閱讀
          龍芯2019年凈利潤首破1億元,2020年將成立...

          基于FPGA技術的LVDS傳輸模式如何實現PCI...

          隨著電子技術的飛速發展,微處理器、存儲器技術的不斷革新,傳統的并行總線PCI逐漸成為系統整體性能的瓶....
          發表于 2020-01-16 09:53? 800次閱讀
          基于FPGA技術的LVDS傳輸模式如何實現PCI...

          益萊儲2020年展望:觀測試儀器需求五大趨勢,為...

          中國作為全球第二大租賃市場,租賃規模發展十分迅速,但行業滲透率仍與發達國家有較大差距,僅為6.8%,....
          發表于 2020-01-09 15:05? 599次閱讀
          益萊儲2020年展望:觀測試儀器需求五大趨勢,為...

          金士頓中端PCIe 4.0 SSD將推出,高性價...

          去年,隨著銳龍三代的推出,影馳、海盜船等廠家推出了PCIe 4.0 SSD,采用群聯E16主控,價格....
          發表于 2020-01-09 11:17? 918次閱讀
          金士頓中端PCIe 4.0 SSD將推出,高性價...

          三星980 Pro硬盤,升級PCIe 4.0還是...

          說到高性能SSD硬盤中的王者,三星的970 Pro系列必須有名字,該系列硬盤發了快2年了,依然是NV....
          發表于 2020-01-09 09:21? 2586次閱讀
          三星980 Pro硬盤,升級PCIe 4.0還是...

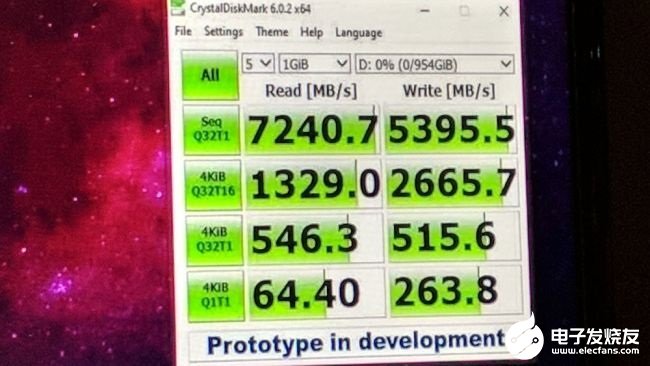

          威剛發布新款PCIe 4.0 SSD,寫入速率將...

            根據消息報道,威剛展示了新款的PCIe 4.0 SSD,順序讀取速度超過了7GB/s,隨機讀取速....
          發表于 2020-01-08 15:21? 1776次閱讀
          威剛發布新款PCIe 4.0 SSD,寫入速率將...

          請教PCIe信號相關問題

          PCIe Switch IDT-89HPES24T6G2,下游端口接了4路PCIe x1,第4路(PE5,pcb中紅色標識)無法識別,請...
          發表于 2020-01-08 15:02? 570次閱讀
          請教PCIe信號相關問題

          三星PCIe 4.0 SSD 980 Pro推出...

          去年,根據銳龍三代的發布,眾多廠家都推出了PCIe 4.0的SSD,現在三星也推出了自家的PCIe ....
          發表于 2020-01-08 13:55? 1768次閱讀
          三星PCIe 4.0 SSD 980 Pro推出...

          香橙派Orange Pi 4/4B 開發板的PCIE接口測試

          香橙派最新的兩款開發板,Orange Pi 4和Orange Pi 4B,都帶有24pin PCIE接口,目前開發板的 Android8.1系統適...
          發表于 2020-01-07 20:20? 4334次閱讀
          香橙派Orange Pi 4/4B 開發板的PCIE接口測試

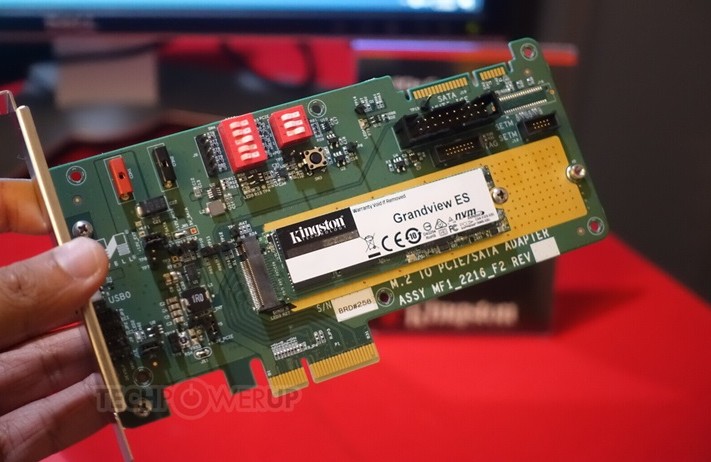

          金士頓第一款PCIe 4.0 NVMe SSD將...
