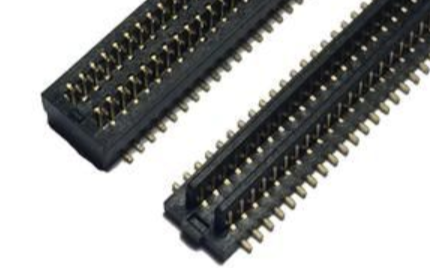

          FPC連接器有哪些測試項目及測試解決方案

          2020年04月16日 14:55 ? 次閱讀

          FPC連接器具有高可靠性、輕薄的特點,在手機內部FPC連接器主要用于實現電路連接,隨著智能手機一體化的發展趨勢,未來FPC連接器有望實現與手機其他部件一同整合在LCD模組的框架上。小pitch的FPC連接器也將是未來的主要發展方向,在FPC連接器制造完成后,還有關鍵的測試步驟需要做,目的是為了驗證FPC連接器的質量和性能方面有沒達到出廠的合格標準。大電流彈片微針模組對于FPC連接器測試有著穩定的連接作用,能夠保證FPC連接器的測試效率。

          FPC連接器的測試項目分為外觀測試、電性能測試和可靠性測試這幾種。主要測試內容有:

          一、外觀測試

          檢查FPC連接器表面是否有起泡、開裂、分層等不良現象

          檢查FPC連接器背部粘性是否有脫落

          FPC連接器的尺寸、規格是否相符以及公母座松緊度

          抗折性:測試FPC彎折后功能是否有異常、貼片元件有否移位

          焊接:有無假焊、少錫、連錫、變色、變形等缺陷

          二、電性能測試

          通斷測試:進行線路通斷測試,不能出現開路或短路,FPC線路全長(從一頭到另一頭)的導通電阻值要求≤1Ω

          可焊性測試:FPC焊盤上錫情況,是否良好

          裝機測試:裝在相應的手機上,看其功能是否良好

          三、可靠性測試

          拉力、彎折測試:測試FPC連接器的抗拉能力,彎折后性能是否合格

          濕熱、高溫測試:在濕熱、高溫下,FPC有無變形、掉漆、掉色、氧化、腐蝕、變色等現象

          高低溫存儲、工作測試:FPC連接器在高低溫下的存儲狀態和工作狀態是否達標

          FPC連接器的測試頻率高、對電流的需求大,相應的需要連接模組能有大電流傳輸功能。而大電流彈片微針模組的性能正好能適應FPC連接器的測試需求,是高度可靠的測試連接模組。

          FPC連接器測試需要傳輸電流時,大電流彈片微針模組在1-50A的范圍內電性都很穩定,具有很好地導通和連接功能。面對小pitch,大電流彈片微針模組適應性強,一體成型的彈片在小pitch中的可取值最小可達到0.15mm,性能穩定,表現優秀。

          在FPC連接器高頻率的測試需求中,大電流彈片微針模組有著高達20w次的使用壽命,無需經常更換也能一直保持良好的性能,大大降低了測試的成本,為FPC連接器測試提供了可靠的解決方案。

          (本文來源于凱智通微電子)

          下載發燒友APP

          打造屬于您的人脈電子圈

          關注電子發燒友微信

          有趣有料的資訊及技術干貨

          關注發燒友課堂

          鎖定最新課程活動及技術直播

          電子發燒友觀察

          一線報道 · 深度觀察 · 最新資訊
          收藏 人收藏
          分享:

          評論

          相關推薦

          【第1期】多層高速pcb設計中那些不得不說的事

          【白老師相關課程推薦】白紀龍-《實戰多通道高速精密測溫儀的全系列設計》點擊鏈接即可了解課程:http://url.ele
          發燒友學院發表于 2019-06-14 00:00? 9158次閱讀
          【第1期】多層高速pcb設計中那些不得不說的事

          電子工程師如何進行優雅的PCB布線

          電子工程師,如何風度翩翩的進行PCB布線?...
          發表于 2020-04-16 11:52? 23次閱讀
          電子工程師如何進行優雅的PCB布線

          波峰焊橋連現象的產生原因和溫度的重要性

          波峰焊的發展越來越廣隨著人們對環境保護意識的增強有了新的焊接工藝。在凈的液體中如果摻進雜質,雖然有降....
          發表于 2020-04-16 11:37? 89次閱讀
          波峰焊橋連現象的產生原因和溫度的重要性

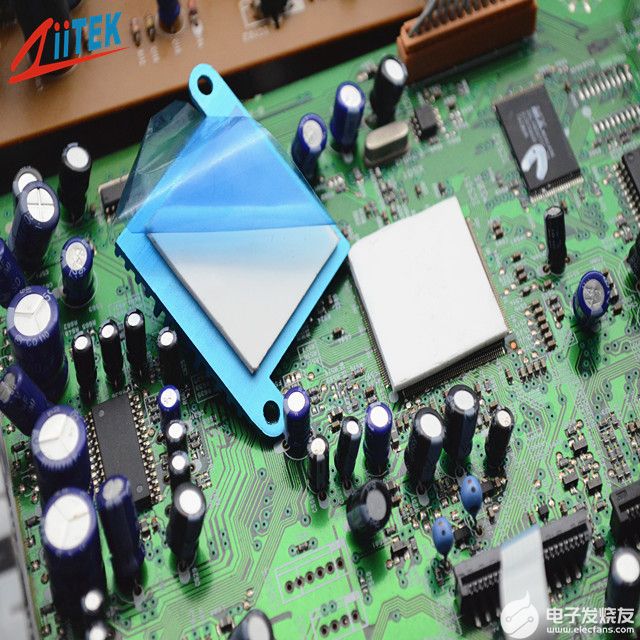

          導熱硅膠片的主要5大性能特點!

          導熱硅膠片是填充發熱器件和散熱片或金屬底座之間的空氣間隙,它們的柔性、彈性特征使其能夠用于覆蓋非常不....
          發表于 2020-04-16 10:57? 12次閱讀
          導熱硅膠片的主要5大性能特點!

          厚膜電路的MCM工藝及優點

          厚膜電路的MCM工藝及優點 厚膜MCM電路對于印制電路板(PCB)來說,技術方面有幾點突破 1、MC....
          發表于 2020-04-16 09:23? 6次閱讀
          厚膜電路的MCM工藝及優點

          提高fpc打樣水準的方法有哪些

          請問提高fpc打樣水準的方法有哪些?
          發表于 2020-04-15 15:57? 37次閱讀
          提高fpc打樣水準的方法有哪些

          fpc板實現散熱的方式

          請問fpc板實現散熱的方式有哪些?
          發表于 2020-04-15 15:55? 32次閱讀
          fpc板實現散熱的方式

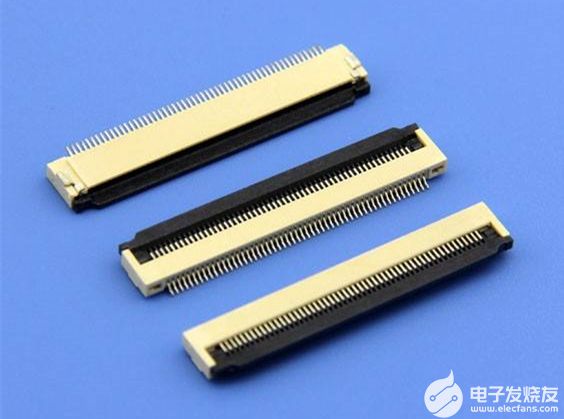

          FPC連接器的特點和測試方案
